电路中的GND有哪几种分类？

在电路原理设计阶段，为了降低电路之间的相互干扰，工程师一般会引入不同的GND地线，作为不同功能电路的0V参考点，形成不同的电流回路。

那么有哪几种分类呢？

1. 模拟地线

模拟底线AGND，主要是用在模拟电路部分，如模拟传感器的ADC采集电路，运算放大比例电路等等。

在这些模拟电路当中，由于信号是模拟信号，是微弱信号，很容易受到其它电路的大电流的影响。如果不加以区分，大电流会在模拟电路中产生大的压降，会使得模拟信号失真，严重可能会造成模拟电路功能失效。

1. 数字地线

数字地线DGND，显然是相对模拟地线AGND而言，主要是用于数字电路部分，比如按键检测电路，USB通信电路，单片机电路等等。

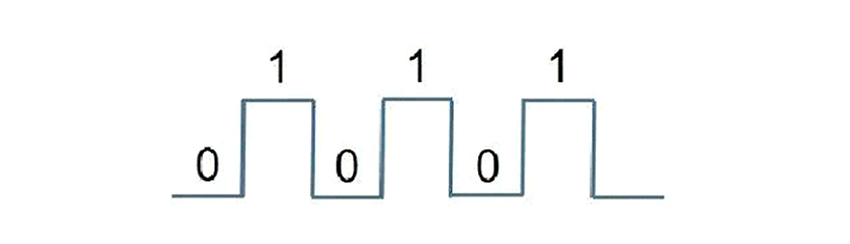

之所以设立数字地线DGND，是因为数字电路具有一个共同的特点，都属于离散型的开光量信号，只有数字“0”和数字“1”区分，如下图所示。

 功率地线PGND

模拟地线AGND也好，数字地线DGND也罢，它们都是小功率电路。在大功率电路中，如电机驱动电路，电磁阀驱动电路等等，也是存在一个单独的参考地线，这个参考地线叫做功率地线PGND。

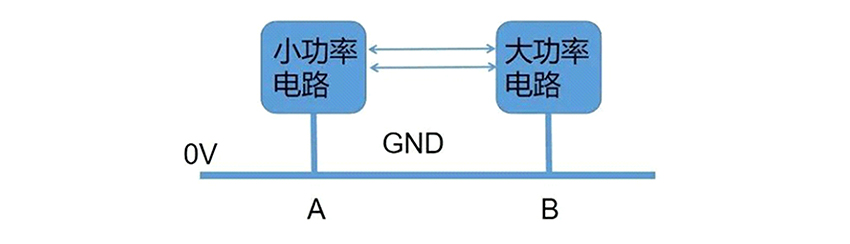

大功率电路，顾名思义，是电流比较大的电路。很显然大的电流，容易造成不同功能电路之间的地偏移现象，如下图所示。

一旦电路中存在地偏移，那么原来的5V电压就可能不是5V了，而是变成了4V。因为5V电压是参考GND地线0V而言，如果地偏移使得GND地线由0V抬升到了1V，那么之前的5V（5V-0V=5V）电压就变成了现在的4V（5V-1V=4V）了。

4 电源地线GND

模拟地线AGND，和数字地线DGND以及功率地线PGND，都被归类为直流地线GND。这些不同种类的地线，最后都要汇集在一起，作为整个电路的0V参考地线，这个地线叫做电源地线GND。

电源，是所有电路的能量来源。所有电路工作需要的电压电流，均是来自电源。因此电源的地线GND，是所有电路的0V电压参考点。

这就是为什么其他类型的地线，无论是模拟地线AGND，数字地线DGND还是功率地线PGND，最后都需要与电源地线GND汇集在一起。

5 交流地线CGND

交流地线CGND，一般是存在于含有交流电源的电路项目中，如AC-DC交流转直流电源电路。

AC-DC电源电路，分为两个部分。电路中的前级是AC交流部分，电路中的后级是DC直流部分，这就被迫形成了两个地线，一个是交流地线，另一个是直流地线。

交流地线作为交流电路部分的0V参考点，直流地线作为直流电路部分的0V参考点。通常为了在电路中统一一个地线GND，工程师会将交流地线通过一个耦合电容或者电感与直流地线连接在一起。

6 大地地线EGND

人体的安全电压是在36V以下，超过36V的电压如果施加在人体身上，会导致人体受到损伤，这是工程师在开发设计电路项目方案的一个安全常识。

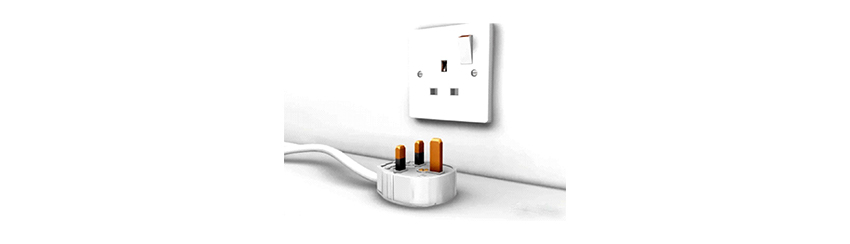

为了增强电路的安全系数，工程师一般在高压大电流的项目中使用大地的地线EGND，例如在家用电器电风扇、电冰箱、电视机等电路中。具有大地地线EGND保护功能的插座，如下图所示。
