光源稳定，两年内不衰减；操作简单，检测准确；抗电磁干扰
产品属性:
产品细节
01光源稳定，两年内不衰减

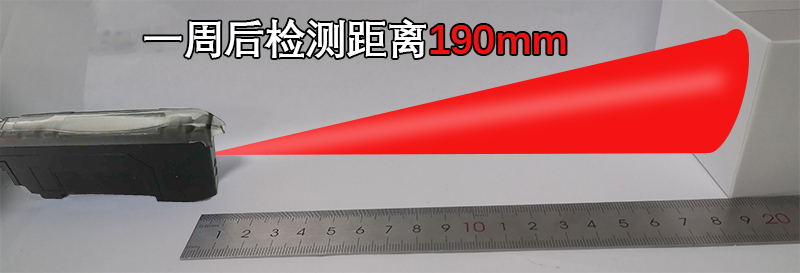

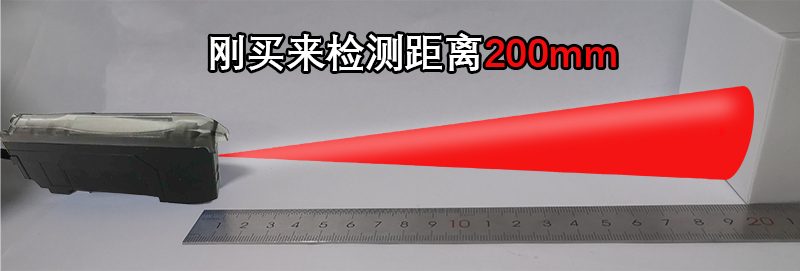

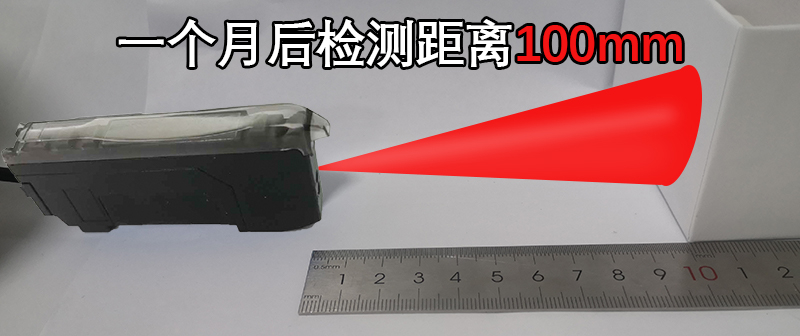

选用劣质放大器时

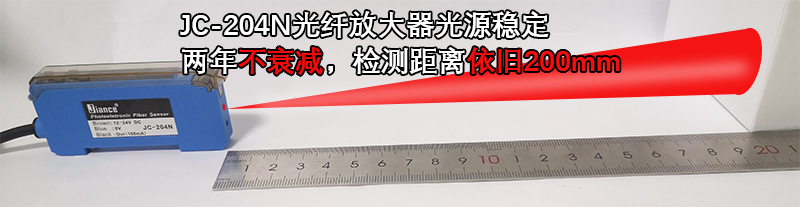

选用Jiance传感器JC-204N时

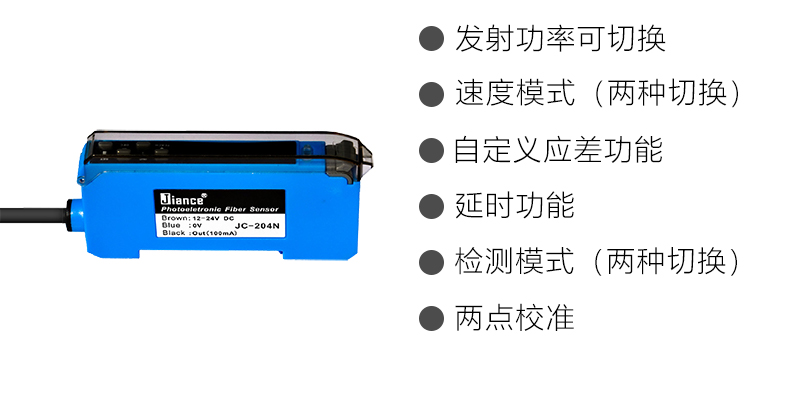

02功能全面

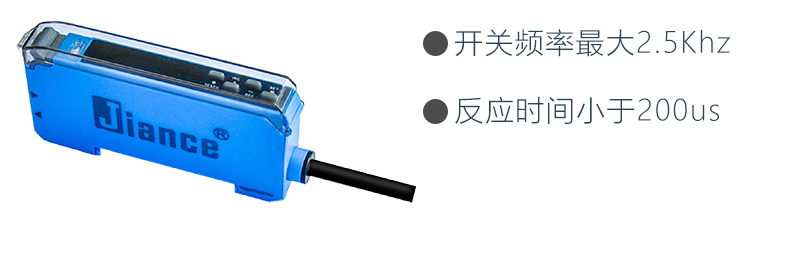

03速度快

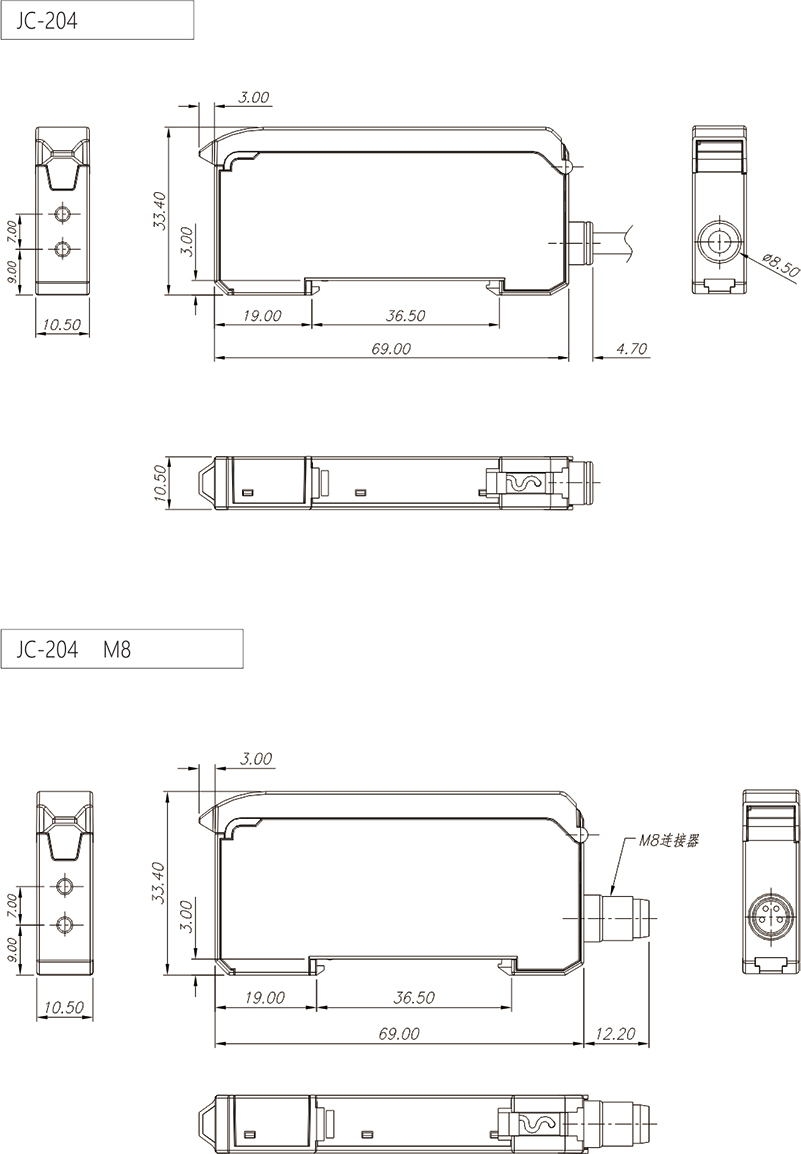

尺寸图

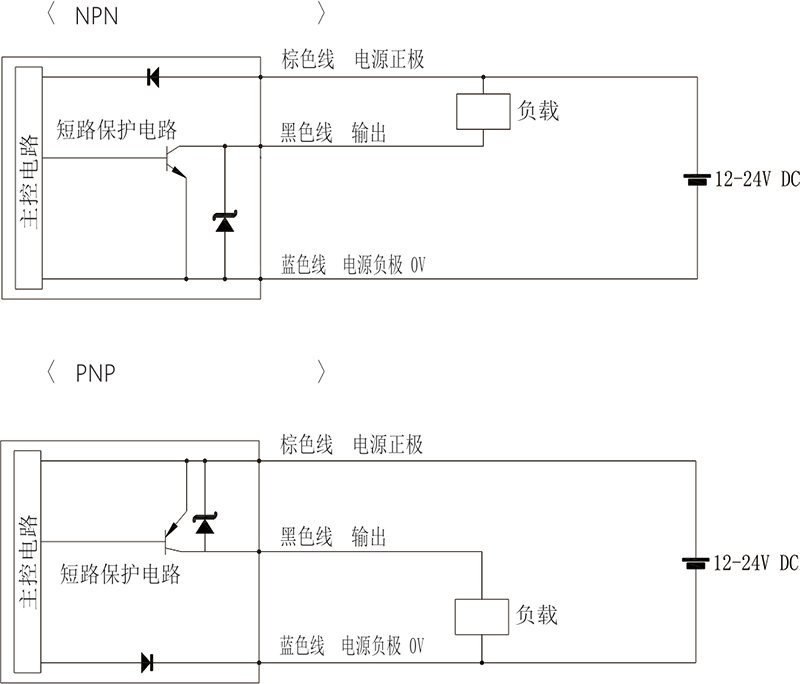

电路图
技术参数
| 项目/型号/类型 | 红色光源 | ||
| NPN输出 | PNP输出 | ||
| JC-204N | JC-204P | 出线 | |
| JC-204N-M8 | JC-204P-M8 | M8连接器 | |
| 电源电压 | 12-24VDC±10% 脉动 P-P 10%以下 | ||
| 消耗电流 | 40mA以下 | ||
| 检测输出 |
NPN输出型 NPN开路集电极晶体管 最大流入电流：100mA 外加电压：30VDC以下（在检测输出和0V之间） 剩余电压：1.0V以下（流入电流50mA时） 0.4V以下（流入电流16mA时） |
PNP输出型 PNP开路集电极晶体管 最大流入电流：100mA 外加电压：30VDC以下（在检测输出和+V之间） 剩余电压：2.0V以下（流入电流100mA时） 1.0V以下（流入电流16mA时） |
|
| 操作输出 | 检测时0N或非检测时0N，可通过按键设置 | ||
| 短路保护 | 装备 | ||
| 自我诊断 |
不稳定检测时输出0N，该信号持续40ms 输出短路时自动切断输出，保护信号持续到短路解除 *注2 |
||
| 反应时间及开关频率 | 开关频率最大2.5KHz，反应时间200us或更少 | ||
| 发射功率 | 200%、100%、50%、25%四种发射功率可通过按键设置 | ||
| 与发射功率对应的输出刷新频率 | 200、400、600、800Hz 高速：600、1.2K、1.8K、2.5KHz | ||
| 分辨率 | 8bit | ||
| 检测距离 |
红色光源 漫反射检测距离最大：400mm（直径1mm的纤芯） 对射检测距离最大：8m（直径1mm的纤芯带透镜） * 注1 |
||
| 延时功能 | 0ms~约9999ms延时可通过按键设置 *注3 | ||
| 使用环境温度 | -10~+50℃（注意不可结露结霜） 存储：-20~+70℃ | ||
| 使用环境湿度 | 35~85RH，存储：35~85RH | ||
| 输出 | 关闭延时、一次性输出、拉高延时、拉低延时 | ||
| 区间输出 | |||
| 材质 | 外壳：PC+ABS，外罩：聚碳酸酩，光纤固定杆：PC | ||
| 附件 | 放大器安装支架（1个） | ||
*注1：漫反射最大检测距离是以200×200mm不光亮白纸作为检测物，对射最大检测距离事宜直径4mm的不透明物体作为检测物。
*注2：自我诊断功能中，当不稳定检测或干扰较为严重时，产品会自动增加信号的检测周期，并且给输出控制电路发射一个40ms的信号。
*注3：延时功能是指：当产品输出状态发生变化时，确保输出信号持续的最短时间大于设定的延时时间，以保证当产品检测高速移动的小
尺寸物体时，产品的输出信号能够被设备的控制系统捕捉到。较长的延时时间也可以用于一些特殊的应用。
