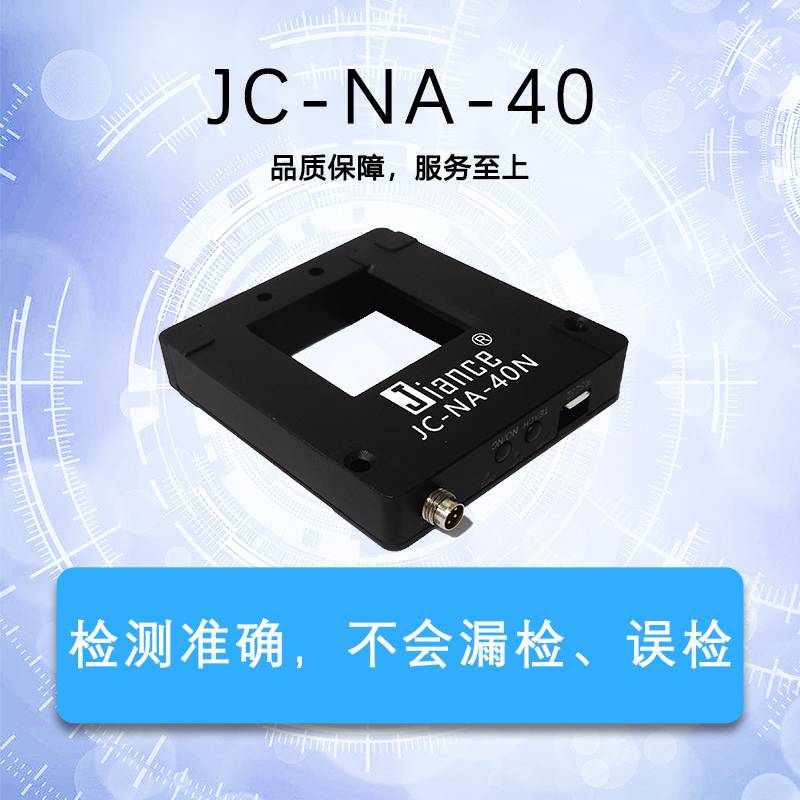

快速反应,可检测细小物体
产品属性:框型计数传感器
细节展示
|
|
01 任何材质的物体都能检 可测透明、半透明、不透明物；可检金属、非金属、磁性、非磁性物
|
|
02 通讯功能 传感器带RS232或RS485串口通讯功能，可以通过上位机向传感器发送指令，及读取传感器当前参数 |
|
|
|
03 可检细小物 对极细小物体可检，最小可检测到直径1mm的球体 |
|
04 智能检测 传感器具有学习功能，尺寸在学习区间内物体out1输出，区间外out2输出，可以用作区分不同尺寸物体 |
|
|
|
05 高速度 响应快、频率高，最快高达1KHz的通断频率 |

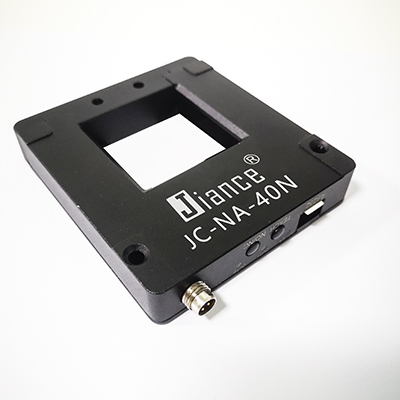

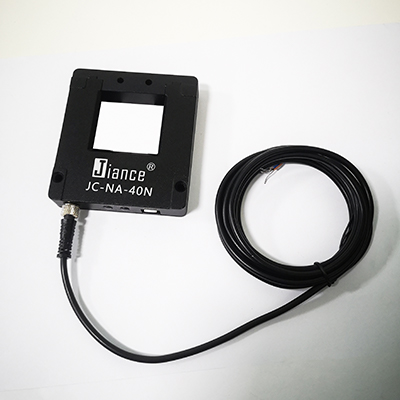

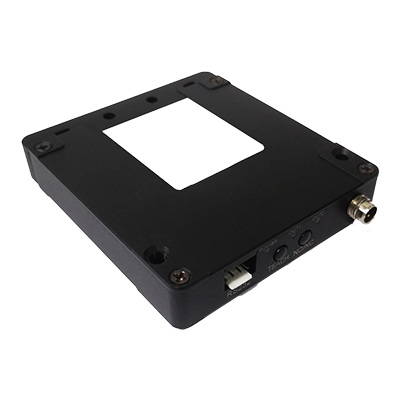

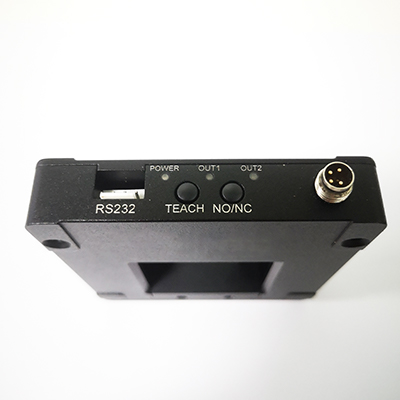

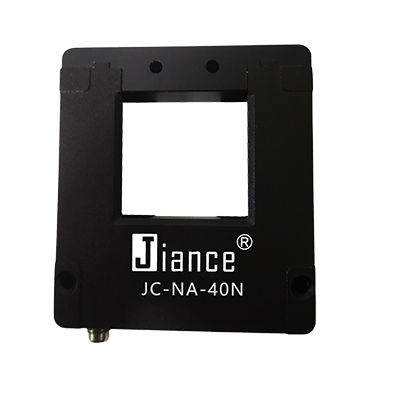

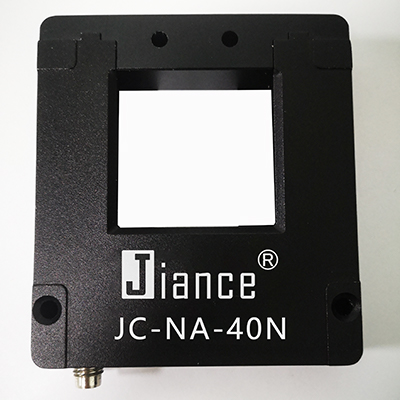

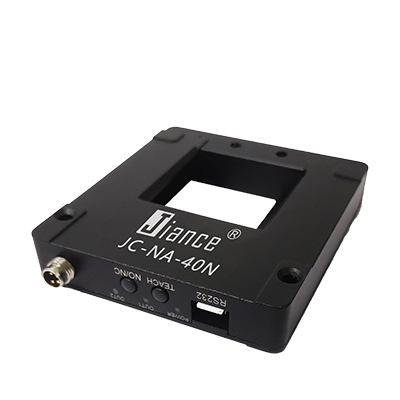

产品实拍
|
|
|
|
|
|
参数详情

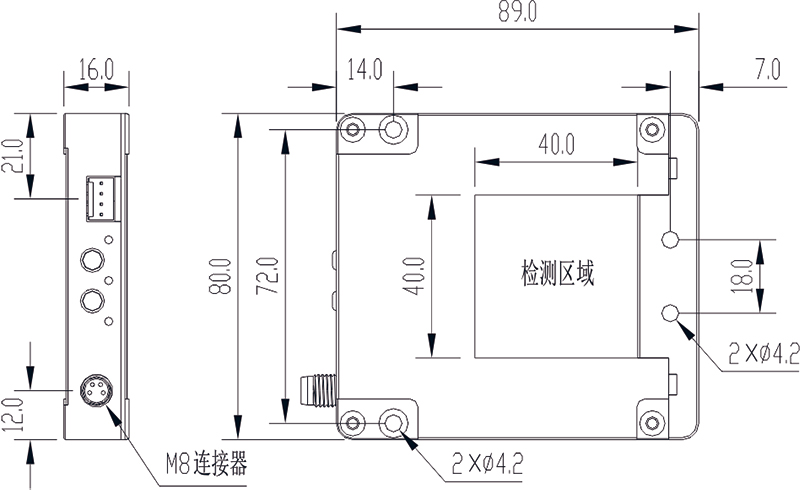

尺寸图

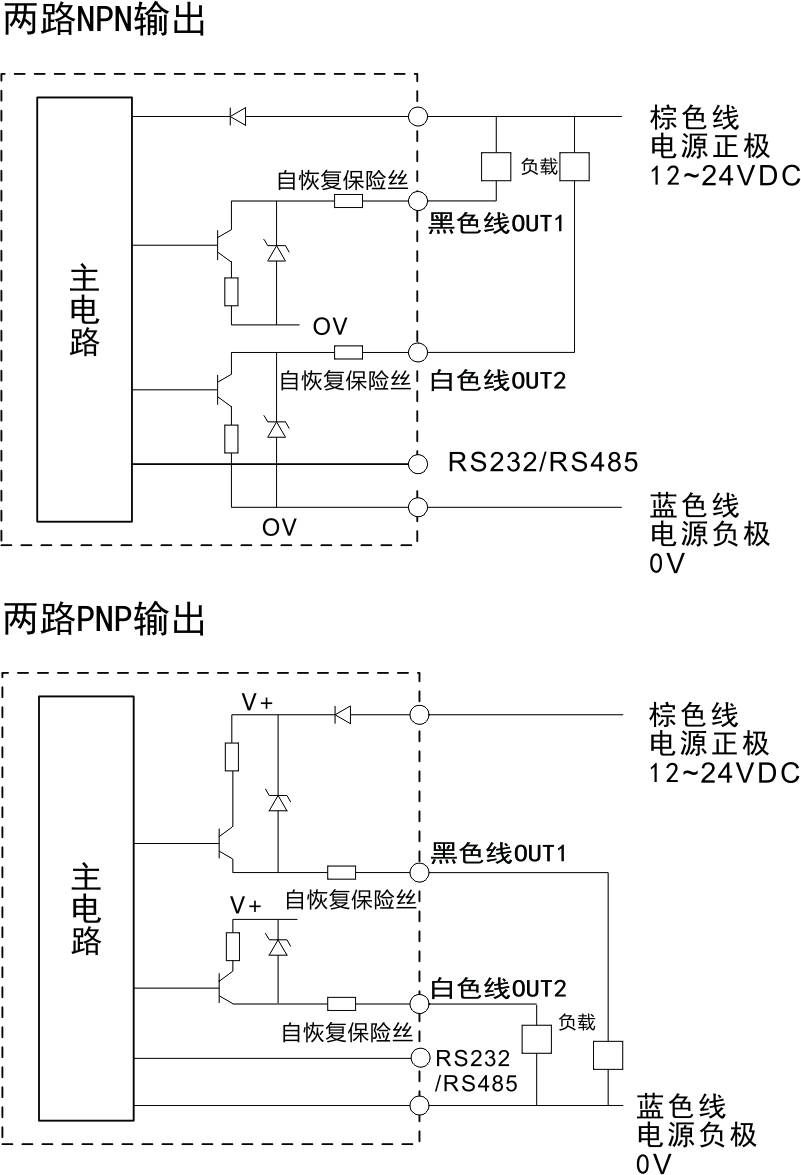

电路图
参数详情
| 型号 | 标准型 | JC-NA-40N | JC-NA-40P |
| 通讯型 | JC-NA-40N-RS | JC-NA-40RS | |
| 控制输出 |
两路NPN独立输出 NO/NC独立切换 |
两路PNP独立输出 NO/NC独立切换 |
|
| 系统 | 光电对射 | ||
| 光束类型 | 红外光940nm | ||
| 检测区域 | 40×40mm | ||
| 最小检测尺寸 | 直径1mm | ||
| 最大开关频率 | 1KHz | ||
| 响应时间 | <0.5ms | ||
| 按键功能 | 输出常开/常闭切换、自学习功能、恢复出厂设置 | ||
| 通讯功能 |
物体尺寸上下限设置、输入信号上升/下降沿确认时常、 滤波功能、输出脉冲宽度设置、输出常开/常闭设置、 自学习设置、恢复出厂设置仅-RS通讯型有通讯功能 |
||
| 最大输出电流 | 100mA | ||
| 输出脉冲宽度 | 1~100ms（通过RS232/485设置） | ||

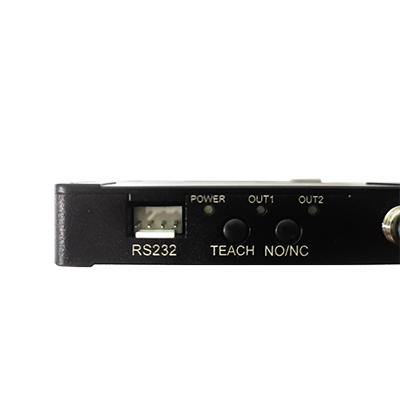

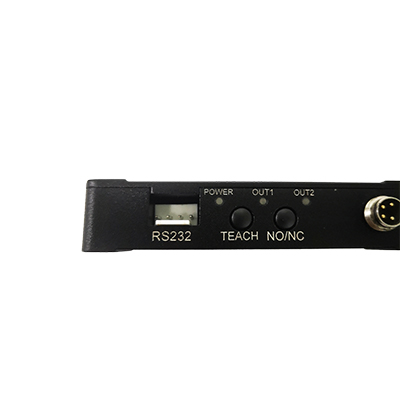

| 指示灯 | 红色：电源状态指示灯；绿色：输出1指示灯；黄色：输出2指示灯 | ||
| 短路保护 | 搭载 | ||
| 工作电压 | 12~24VDC带极性反接保护 | ||
| 空载电流消耗 | <20mA | ||
| 抗环境光 | <5000Lux | ||
| 环境温度 | 工作：0~60℃存储：-20~+80℃ | ||
| 震动阻抗 | 25gn，幅度±2mm（f=10...55Hz） | ||
| 冲击阻抗 | 30gn，持续11ms | ||
| 材料 | 铝合金 | ||
| 连接方式 | M8-4PIN连接器 | ||
