操作简单，抗干扰
产品属性:光纤放大器
细节展示
|
|
01 性能稳定 动作流畅 工作状态稳定可靠 |
|
02 体积小巧 厚度仅有10mm，比现有的光纤传感器更纤薄。 |
|
|
|

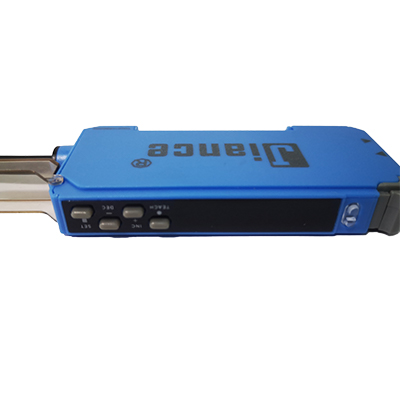

03 操作简单、便捷 采用的是按键进行操作设置，智能简单，易上手 |
|
04 外壳坚硬、精美 外壳材料摒弃传统塑料，采用高品质阻燃材料组成，坚固耐用 |
|

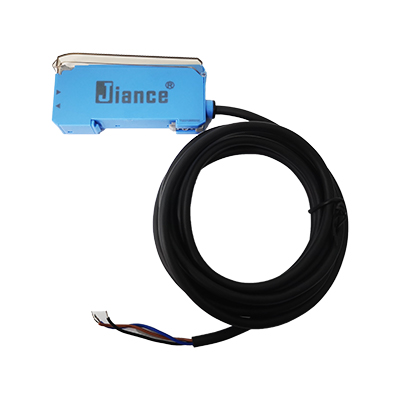

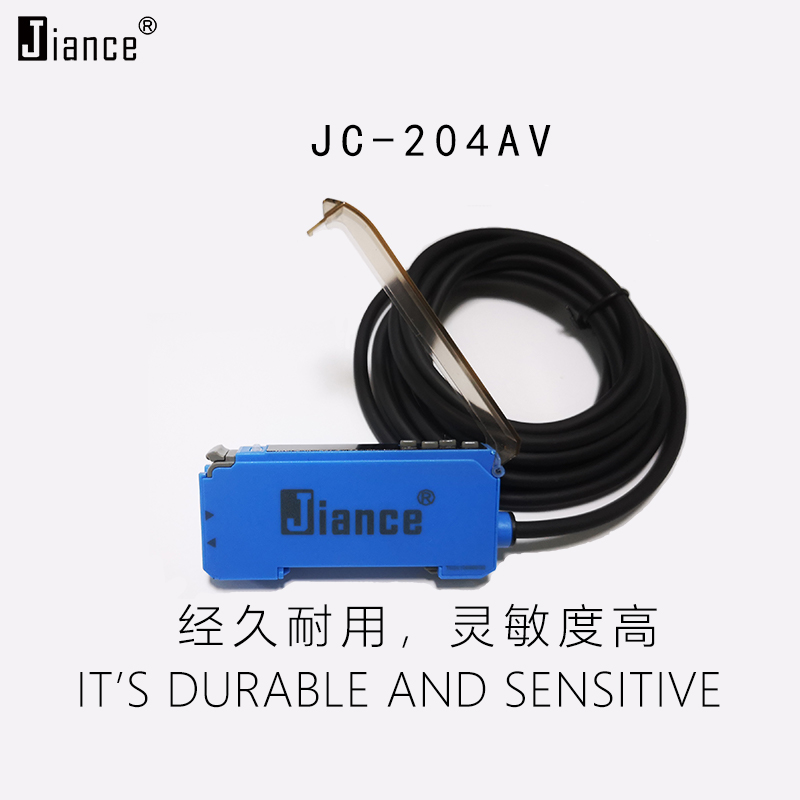

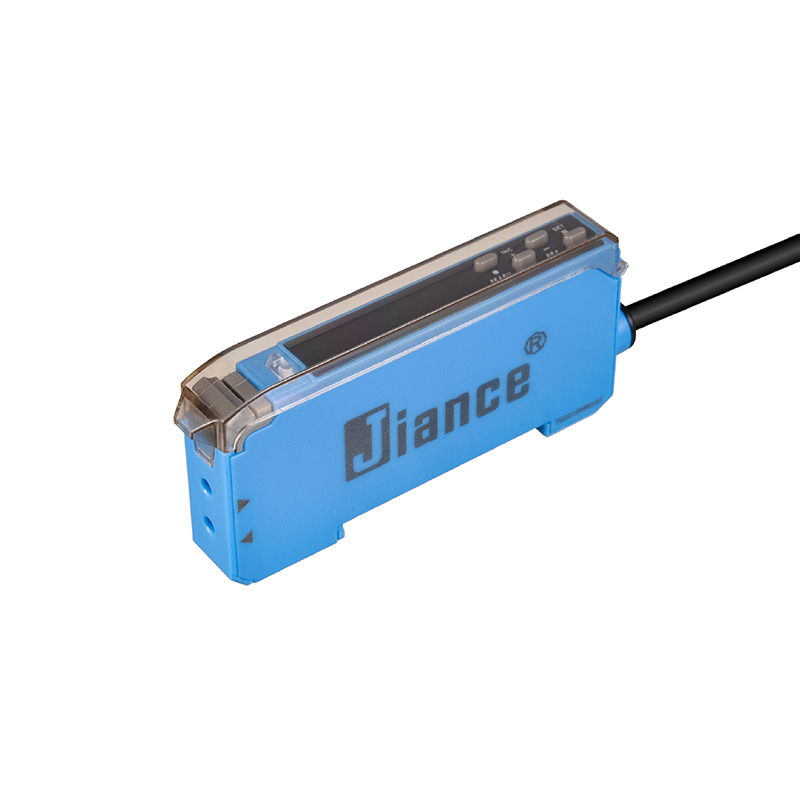

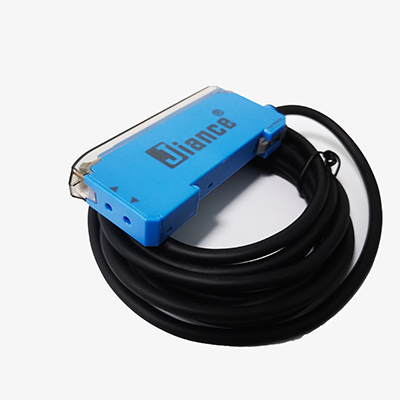

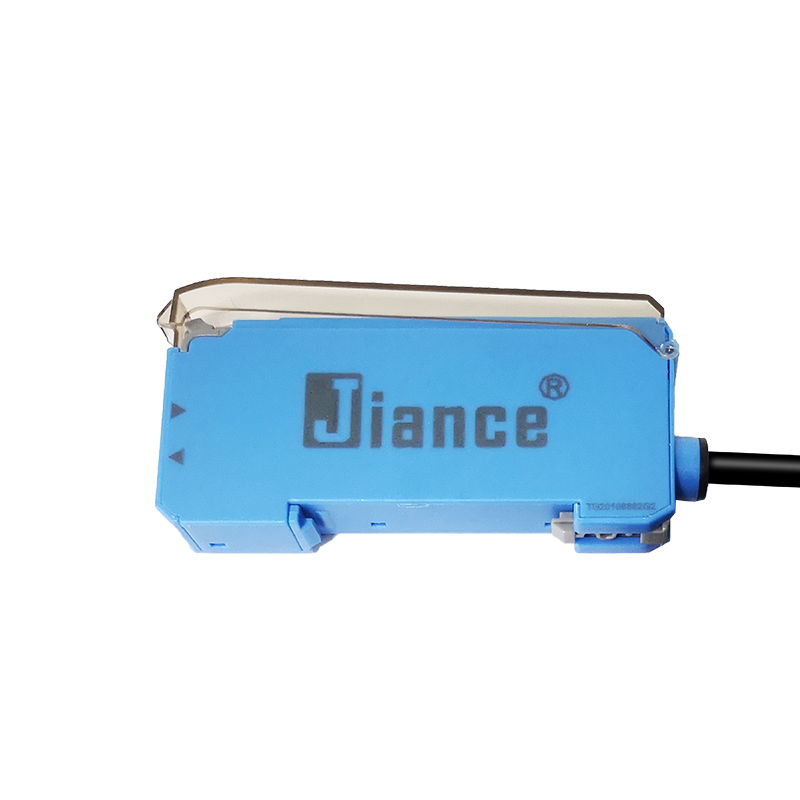

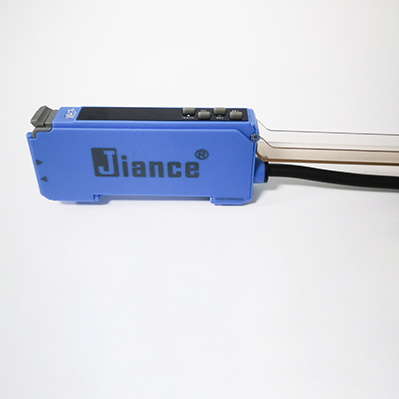

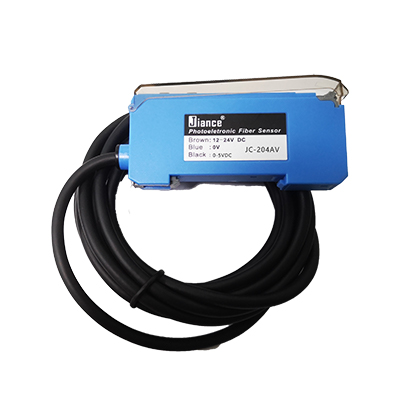

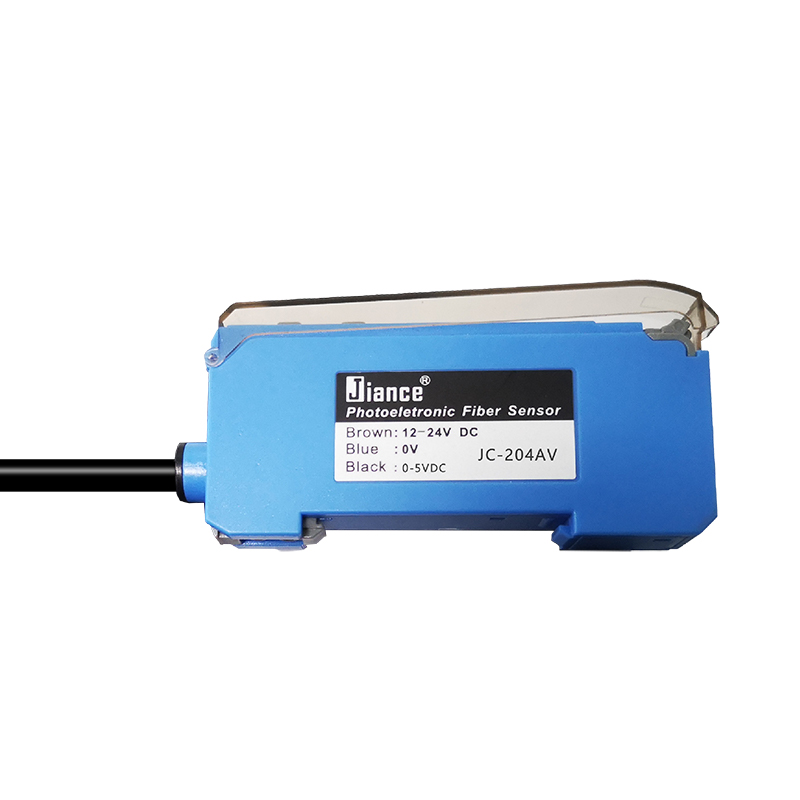

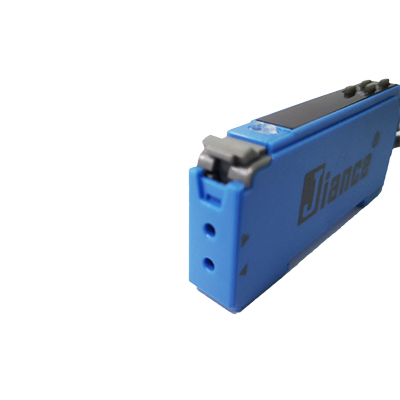

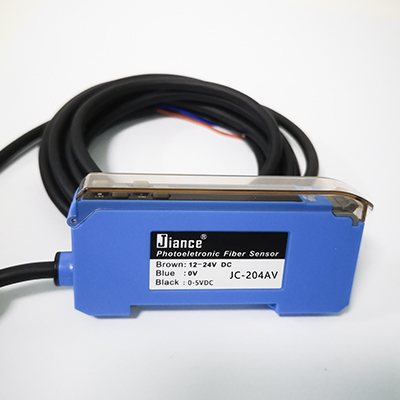

产品实拍
|
|
|
|
|
|

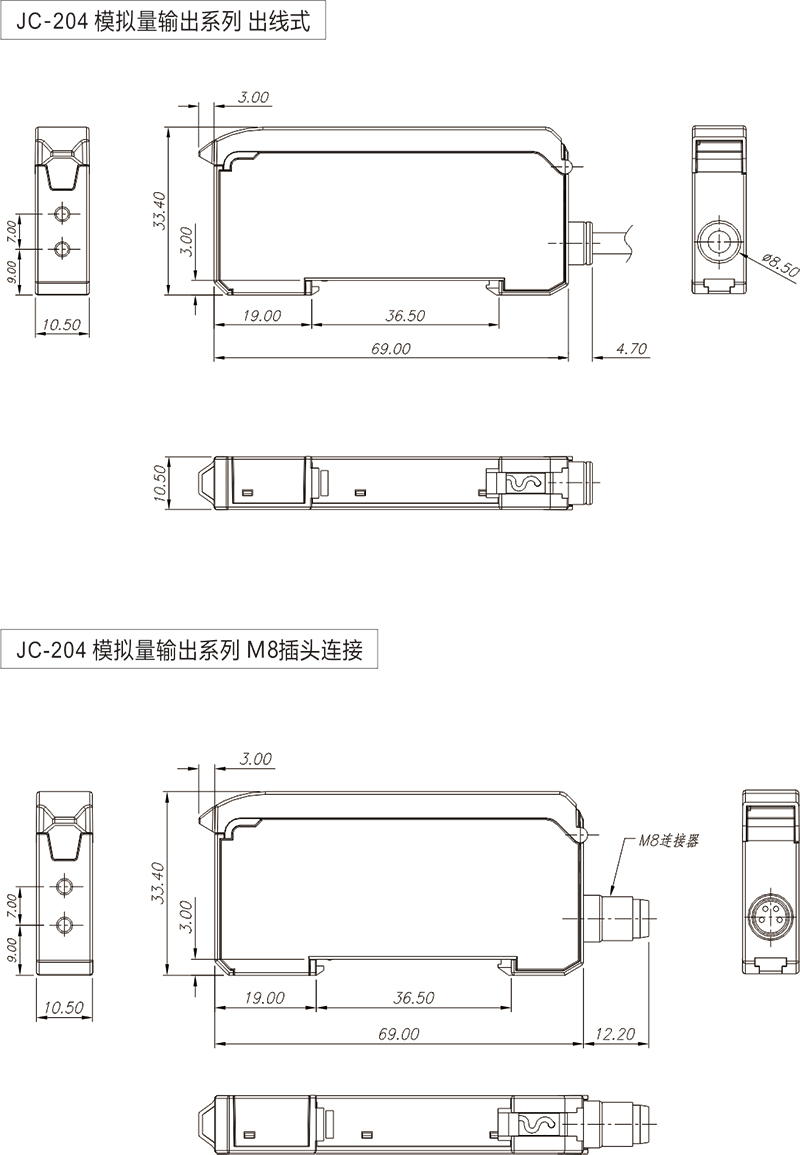

尺寸图

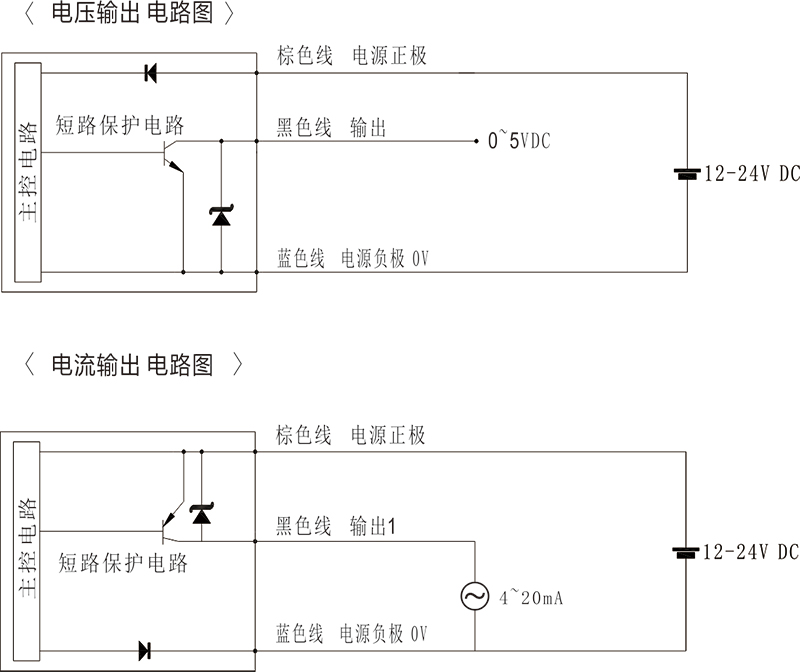

输出电路示意图
基本说明/主要规格
| 项目/型号/类型 | 红色光源 | ||
| 电压输出 | 电流输出 | ||
| JC-204AV | JC-204AA | 出线 | |
| JC-204AV-M8 | JC-204AA-M8 | M8连接器 | |
| 电源电压 | 12-24VDC±10% 脉动 P-P 10%以下 | ||
| 消耗电流 | 40mA以下 | ||
| 短路保护检测输出 | 装备 | ||
| 自我诊断 | 不稳定检测时输出0N，该信号持续40ms *注2 | ||
| 发射功率 | 200%、100%、50%、25%、12% | ||
| 与发射功率对应的输出刷新频率 | 200、400、600、800、1000Hz | ||
| 分辨率 | 8bit | ||
| 检测距离 |
红色光源 漫反射检测距离最大：200mm（直径1mm的纤芯） 对射检测距离最大：8m（直径1mm的纤芯带透镜） * 注1 |
||
| 使用环境温度 | -10~+50℃（注意不可结露结霜） 存储：-20~+70℃ | ||
| 使用环境湿度 | 35~85RH，存储：35~85RH | ||
| 材质 | 外壳：PC+ABS，外罩：聚碳酸酩，光纤固定杆：PC | ||
| 附件 | 放大器安装支架（1个） | ||
*注1：漫反射最大检测距离是以200×200mm不光亮白纸作为检测物，对射最大检测距离事宜直径4mm的不透明物体作为检测物。
*注2：自我诊断功能中，当不稳定检测或干扰较为严重时，产品会自动增加信号的检测周期，并且给输出控制电路发射一个40ms的信号。
